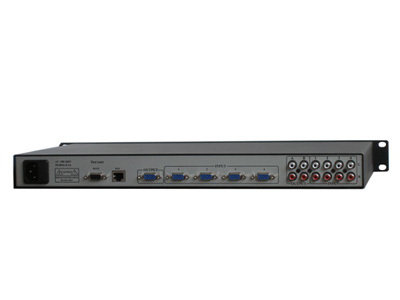

MP4X1A
MP4X1A切换器
产品介绍及性能参数：四进一出VGA带音频切换器，音视频可分控，音频双声道非平衡RCA接口。采用性能极高的专业切换处理芯片，自带缓冲，输出更加稳定，图象 清晰无重影，内嵌智能控制及管理软件，提供RS232控制接口，方便用户与各种远端控制设备（如CUE、 AMX 、CR-PGM 、思美特 、 Silmicro瞬动控制器）配合使用。提供RS232环出接口，可以让多台切换器级联使用，以扩充多路端口。同时具有手动面板、红外遥控控制功能，方便用户与各种红外控制设备（ Silmicro红外控制器）配合使用。另外还具有掉电现场保护功能、状态存储记忆。
产品介绍及性能参数：四进一出VGA带音频切换器，音视频可分控，音频双声道非平衡RCA接口。采用性能极高的专业切换处理芯片，自带缓冲，输出更加稳定，图象 清晰无重影，内嵌智能控制及管理软件，提供RS232控制接口，方便用户与各种远端控制设备（如CUE、 AMX 、CR-PGM 、思美特 、 Silmicro瞬动控制器）配合使用。提供RS232环出接口，可以让多台切换器级联使用，以扩充多路端口。同时具有手动面板、红外遥控控制功能，方便用户与各种红外控制设备（ Silmicro红外控制器）配合使用。另外还具有掉电现场保护功能、状态存储记忆。
| 特性 | |
| 增益 | 0dB |
| 带宽 | 300MH（-3Db）满载 |
| 亮色度干扰 | -55dB@5Mhz |
| 微分相位 | 0.05o(RL=150Ω) |
| 微分增益 | 0.05%(RL=150Ω) |
| 最大传播延时 | 5Ns(±1nS) |
| 切换速度 | ≤180ns |
| 视频输入 | |
| 信号类型 | 4路计算机信号 |
| 接口 | VGA15HDF |
| 最小电平 | 0.5Vp-p |
| 最大电平 | 1.0Vp-p |
| 阻抗 | 75Ω |
| 回波损耗 | -30Db@5MHz |
| 视频输出 | |
| 信号类型 | 1路计算机信号 |
| 接口 | VGA15HDF |
| 输出电平 | 0.7Vp-p |
| 阻抗 | 75Ω |
| 回波损耗 | -30Db@5MHz |
| 直流补偿 | 最大5mV |
| 同步信号 | |
| 输入/输出信号类型 | TTL |
| 输入电平 | 0V-5.0Vp-p:4.0v |
| 输出电平 | TTL: 5Vp-p |
| 输入阻抗 | 510Ω |
| 输出阻抗 | 75Ω |
| 极性 | 正或负（与输入完全一致） |
| 音频信号 | |
| 增率 | 0 dB |
| 频率响应 | 20 Hz ~ 20 kHz, |
| 总谐波失真+噪声 | 0.05% @ 1 kHz （额定电压下） |
| 共态抑制比（CMRR） | （CMRR）>75dB @: 20 Hz ~ 20 kHz |
| 音频输入 | |
| 信号类型 | 立体声，非平衡 |
| 接口 | RCA接口 |
| 阻抗 | >10KΩ |
| 最大电平 | +19.5dBu |
| 音频输出 | |
| 信号类型 | 立体声，非平衡 |
| 接口 | RCA接口 |
| 阻抗 | >50Ω |
| 最大电平 | +21dBu |
| 规格 | |
| 电源 | 100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 |
| 功率 | ≤20W |
| 机箱尺寸 | 485(L)X260(W)X100mm(H) |
