MP8X8BA PLUS

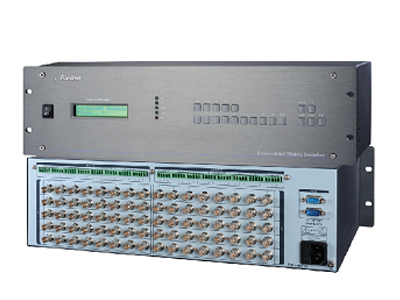

AOVIEW RGB矩阵MP8X8BA PLUS
MP Plus系列RGBHV矩阵，内部采用高带宽专业开关芯片，图像清晰；输入、输出端口采用了过电平保护及ESD保护的双重保护设计，增强了产品的抗击毁能力；音视频可分别控制，音频输入输出采用平衡方式，提高了抗干扰能力，有效延长了传输距离。
同步信号的输出端采用了独特的ASR技术，能自动恢复再生小只50mv的同步信号，很好的解决了长距离传输所产生的同步信号丢失问题；输出端采用了高电平大电流专用芯片，使输出电平达到满幅度的5V，并能输出大于普通TTL三倍的电流，使输出能力得到很大的提高。
机箱采用EMI的结构设计，有效的防止电磁辐射及电磁波的干扰，性能更加稳定。内嵌智能控制，采用了独特的处理方式，提供了设备的切换速度，实现了指令之间不需要等待的快速控制；具备掉电状态存储保护、开机自动恢复记忆的功能。
除面板键盘和红外遥控操作外，还提供RS323控制接口，方便用户与各种集中控制设备（如CUE、AMX、CP-PGM、思美特）配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制。
双电源1+1冗余在线热备份，采用平滑过渡的自动切换技术，电源缺失声光自动报警。
| RGB特性 | |
| 增益 | 0dB |
| 带宽 | >500MH（-3dB）满载 |
| 微分相位 | 0.08o@4.43MHz |
| 微分增益 | 0.06%@4.43MHz |
| 最大传播延时 | 5Ns(±1nS) |
| 切换速度 | ≤150ns |
| RGB输入 | |
| 信号类型 | 8路计算机信号 |
| 接口 | 5BNC |
| 最大电平 | 1.0Vp-p |
| 阻抗 | 75Ω |
| 回波损耗 | -30 dB @5MHz |
| RGB输出 | |
| 信号类型 | 8路计算机信号 |
| 接口 | 5BNC |
| 输出电平 | 0.7Vp-p |
| 阻抗 | 75Ω |
| 回波损耗 | -30dB@5MHz |
| 直流补偿 | 最大5mV |
| 音频特性（带音频设备） | |
| 增益 | 0dB |
| 频率响应 | 20Hz-20kHz |
| 总谐波失真+噪声 | 0.05%@1kHz（额定电压下） |
| 共模抑制比（CMRR） | （CMRR）>75dB @：20Hz-20kHz |
| 音频输入（带音频设备） | |
| 信号类型 | 立体声，平衡 |
| 接口 | 5PIN接口 |
| 阻抗 | >10KΩ |
| 最大电平 | +21dBu |
| 音频输出（带音频设备） | |
| 信号类型 | 立体声，平衡 |
| 接口 | 5PIN接口 |
| 阻抗 | >10KΩ |
| 最大电平 | +21dBu |
| 同步信号 | |
| 输入/输出信号类型 | TTL |
| 输入电平 | 50mVp-p-5Vp-p |
| 输出电平 | 5Vp-p |
| 输入阻抗 | 510Ω |
| 输出阻抗 | 75Ω |
| 极性 | 正或负（与输入完全一致） |
| 控制类型 | |
| 串行控制接口 | RS-232，9-针母D型接口 |
| 波特率与协议波特率 | 9600 |
| 数据位 | 8位 |
| 停止位 | 1，无奇偶校验位 |
| 串行控制口结构 | 2=TX，3=RX，5=GND |
| 规格 | |
| 电源 | 100VAC ~ 260VAC, 50/60 Hz, 国际自适应电源 |
| 功率 | ≤50W+50W |
| 机箱尺寸 | 490(L)X270(W)X135mm(H) |
